| 下降气流式滤筒除尘器 |
选用东宸，拥有蓝天，拥有美好家园 |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| |
|
| |

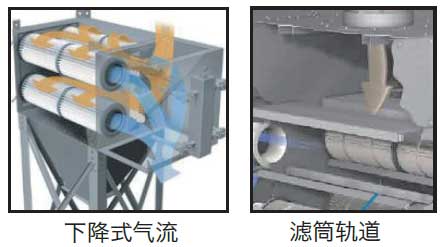

LTF系列除尘器采用过滤器轨道来支撑过滤器，而不是采用干扰清洁气流的三角架，这样可以形成畅通的气流，加强清灰效果。同时，在设计时加大滤筒之间的距离，减少滤筒间流速，减轻滤筒的磨损，提高滤筒寿命
|
| |
|
| |
| 滤筒除尘器含尘室压力分布均匀，流场大部区域的压力差异小，各滤筒的过滤风速 也很均匀，保证过滤材使用有效性 |
| |
|
| |
| 采用导流式脉冲清灰系统与高效过滤材料的结合，可实现更高的过滤风速，使需要的滤筒减少，缩小设备体积，减少投资成本 |
| |
 |
|
在粉尘发生爆炸时，可以降低破坏的程度。（在爆炸性粉尘及含有爆炸性气体场合需要配置） |
| 泄爆膜/泄爆阀 |
|
|
|
 |
|
在正常情况下，可以使设备噪音减少到80dB(A)。 |
| 高心风机消音器 |
|
|
|
| |
|
|
|
|
 |
数字式显示，可
以通过参数设备
，设置不同的清
灰流程，使设备
在不同的场合按
需求进行清灰
|
| |
| 数字式压差脉冲控制仪 |
|
|
| - 耐磨式进气口 |
| - 配套风机 |
| - 机柜式通风口 |
| - 检修平台 |
| - 控制面板 |
| - 压缩空气组件 |
| - 诱导喷头 |
| 其他配件 |
|
|
|
|
|
| |

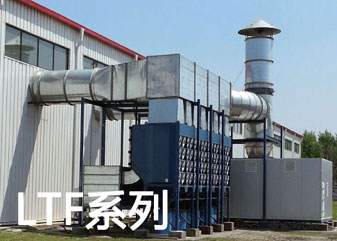

| LTF 系列 高性价比、高效
模块式除尘器 |
| |

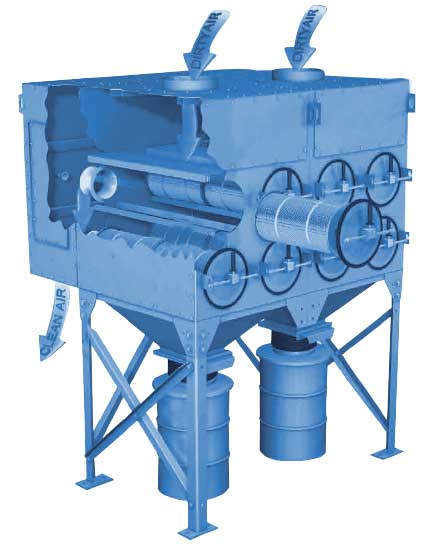

| LTF 系列除尘器采用下降式气流设计，模块化组装，维护简单便捷，是各种场合理想的除尘设备。 |
| |
|
| |
 |
 |
 |
 |
 |
 |
| |
|
|
|
|
|
| LTFB 系列除尘器能够有效的过滤种粉尘，如金属打磨、焊接、食品加工、喷砂、激光切割、抛丸、翻砂、熔炼、散装粉末拆包/ 混合/ 运输等工序。 |
|
| |

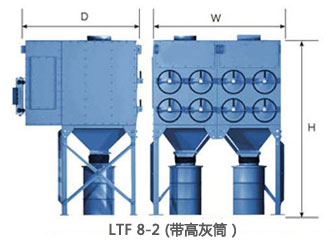

| 尺寸和规格 |
|
| LTF型号 |
滤芯数量 |
过滤介质
总面积（M2）
|
阀门数量 |
模块数量 |
单位重量 |
压缩空气消耗量 |
高(H)
MM |
宽 (W)
MM |
长 (D)
MM |
| （KG） |
SCF/脉冲 |
SCFMGP/最低 |
| LTF 2-2-SD |
2 |
47 |
2 |
1 |
433 |
1.7 |
10.2 |
2337 |
635 |
1549 |
| LTF 4-2-SD |
4 |
95 |
4 |
1 |
598 |
1.7 |
10.2 |
2337 |
1092 |
1549 |
| LTF 6-2-SD |
6 |
142 |
6 |
1 |
784 |
1.7 |
10.2 |
2337 |
1626 |
1549 |
| LTF 2-2-DD |
2 |
47 |
2 |
1 |
404 |
1.7 |
10.2 |
1626 |
635 |
1549 |
| LTF 4-2-DD |
4 |
95 |
4 |
1 |
543 |
1.7 |
10.2 |
1626 |
1092 |
1549 |
| LTF 6-3-DD |
6 |
142 |
6 |
1 |
917 |
1.7 |
10.2 |
2108 |
1092 |
1549 |
| LTF 6-3-SD |
6 |
142 |
6 |
1 |
784 |
1.7 |
10.2 |
2845 |
1092 |
1549 |
| LTF 8-2-H55 |
8 |
190 |
4 |
1 |
873 |
1.7 |
10.2 |
3124 |
1143 |
2210 |
| LTF 16-2-H55 |
16 |
379 |
8 |
2 |
1470 |
3.4 |
20.4 |
3124 |
2286 |
2210 |
| LTF 24-2-H55 |
24 |
569 |
12 |
3 |
2067 |
5.1 |
30.6 |
3124 |
3429 |
2210 |
| LTF 32-2-H55 |
32 |
758 |
16 |
4 |
2700 |
6.8 |
40.8 |
3124 |
4572 |
2210 |
| LTF 12-3-H55 |
12 |
284 |
6 |
1 |
1099 |
1.7 |
10.2 |
3632 |
1143 |
2210 |
| LTF 24-3-H55 |
24 |
569 |
12 |
2 |
1823 |
3.4 |
20.4 |
3632 |
2286 |
2210 |
| LTF 36-3-H55 |
36 |
853 |
18 |
3 |
2548 |
5.1 |
30.6 |
3632 |
3429 |
2210 |
| LTF 48-3-H55 |
48 |
1137 |
24 |
4 |
3309 |
6.8 |
40.8 |
3632 |
4572 |
2210 |
| LTF 60-3-H55 |
60 |
1421 |
30 |
5 |
4033 |
8.5 |
51 |
3632 |
5715 |
2210 |
| LTF 72-3-H55 |
72 |
1706 |
36 |
6 |
4758 |
10.2 |
61.2 |
3632 |
6858 |
2210 |
| LTF 16-4-H55 |
16 |
379 |
8 |
1 |
1304 |
1.7 |
10.2 |
4140 |
1143 |
2210 |
| LTF 32-4-H55 |
32 |
758 |
16 |
2 |
2162 |
3.4 |
20.4 |
4140 |
2286 |
2210 |
| LTF 48-4-H55 |
48 |
1137 |
24 |
3 |
3020 |
5.1 |
30.6 |
4140 |
3429 |
2210 |
| LTF 64-4-H55 |
64 |
1516 |
32 |
4 |
3913 |
6.8 |
40.8 |
4140 |
4572 |
2210 |
| LTF 80-4-H55 |
80 |
1895 |
40 |
5 |
4771 |
8.5 |
51 |
4140 |
5715 |
2210 |
| LTF 96-4-H55 |
96 |
2274 |
48 |
6 |
5629 |
10.2 |
61.2 |
4140 |
6858 |
2210 |
| LTF 112-4-H55 |
112 |
2653 |
56 |
7 |
6523 |
11.9 |
71.4 |
4140 |
8001 |
2210 |
| LTF 128-4-H55 |
128 |
3032 |
64 |
8 |
7380 |
13.6 |
81.6 |
4140 |
9144 |
2210 |
| LTF 20-5-H55 |
20 |
474 |
10 |
1 |
1544 |
1.7 |
10.2 |
5334 |
1143 |
2210 |
| LTF 40-5-H55 |
40 |
948 |
20 |
2 |
2588 |
3.4 |
20.4 |
5334 |
2286 |
2210 |
| LTF 60-5-H55 |
60 |
1421 |
30 |
3 |
3587 |
5.1 |
30.6 |
5334 |
3429 |
2210 |
| LTF 80-5-H55 |
80 |
1895 |
40 |
4 |
4654 |
6.8 |
40.8 |
5334 |
4572 |
2210 |
| LTF 100-5-H55 |
100 |
2369 |
50 |
5 |
5720 |
8.5 |
51 |
5334 |
5715 |
2210 |
| LTF 120-5-H55 |
120 |
2843 |
60 |
6 |
6787 |
10.2 |
61.2 |
5334 |
6858 |
2210 |
|
